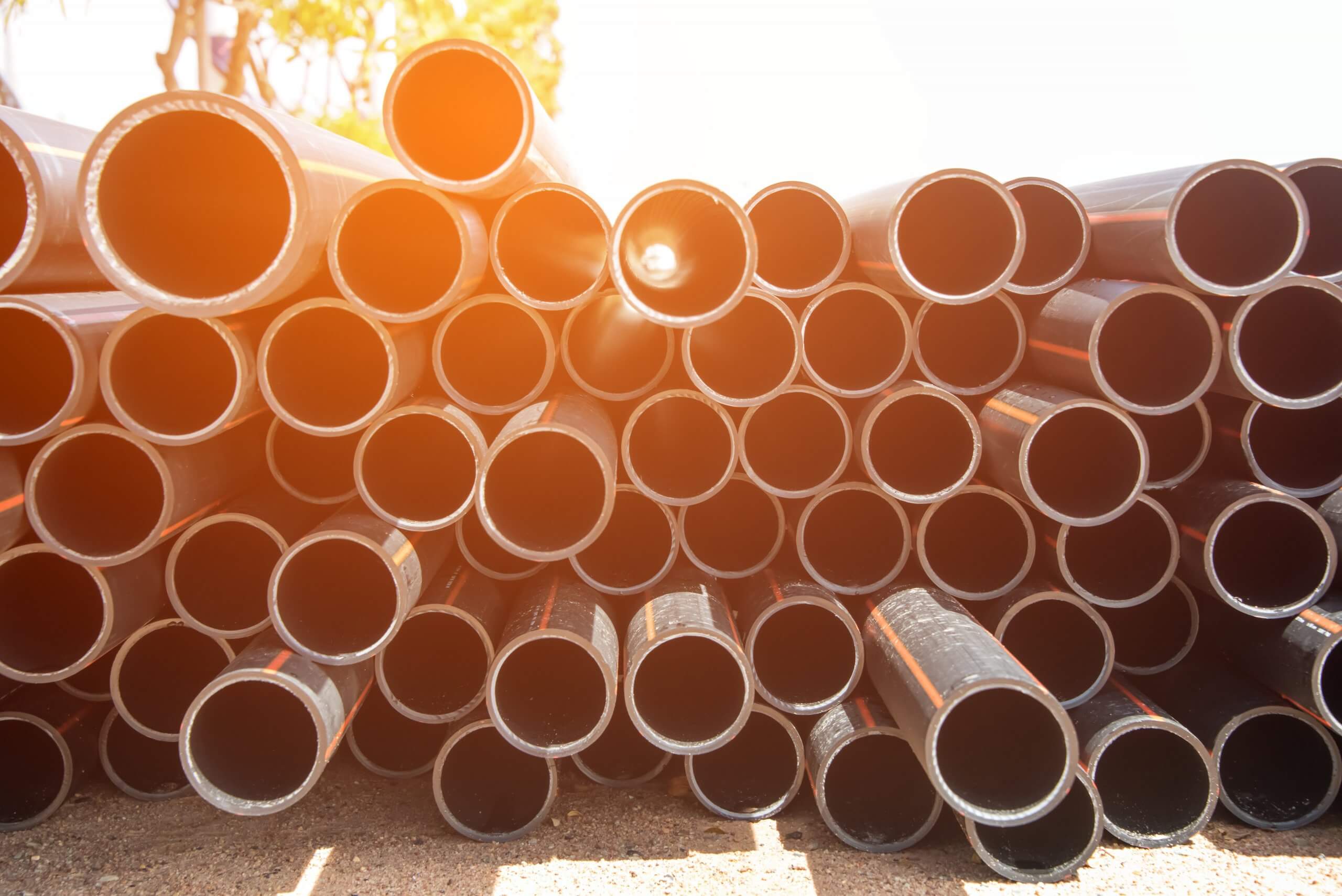

צינורות HDPE

א.א.ח פלסט בע״מ – מייצרת צנרת פוליאתילן (HDPE), צנרת תעשייתית . לחברה מכונות ייצור חדשות (2019) הפועלות בטכנולוגיות המתקדמת בעולם הכוללת מחשוב ובקרה תוצרת גרמניה המספקת בקרה ושליטה של כל תהליך הייצור תוך שמירה על דיוק מקסימלי בהתאם להוראות והנחיות התקן ISO 4427.

פוליאתילן הוא פולימר בעל צפיפות גבוהה הנחשב חזק ואיכותי מאוד ויש לו שימושים רבים בתעשייה, במיוחד בתחום הובלת המים והשפכים. ניתן למצוא צנרת מחומר פלסטי דומה: פוליפרופילן השייך “לאותה משפחה” של חומרים. בניגוד לברזל או עץ שהם חומרים טבעיים, את החומרים הפלסטיים למיניהם יצר האדם באופן מלאכותי על מנת שיכללו תכונות מסוימות ויתאימו לצרכיו. זוהי בדיוק הסיבה לכך שהם נפוצים כ”כ בענפי תעשיה רבים ומלווים אותנו גם בחיי היום יום.

צינורות פוליאתילן מתחברים בשטח למגוון אביזרים באמצעות ריתוך פנים (באטוולד) או ריתוך חשמלי (אלקטרו-פיוז’ן). צינורות אלה משמשים להולכת מים בלחץ, הולכת שפכי ביוב בלחץ, הולכת נוזלים בתעשייה הכימית, אספקת מים למערכות חקלאיות ועוד.

סוגי צינורות בתעשייה:

כיום ישנם מגוון סוגים של צינורות מתאימים לשימושים ולצרכים שונים​.

צינורות מחומרים פלסטיים:

צינורות PVC – מתאימים בעיקר להובלת שפכים וביוב.

צינורות פוליאתילן – מתאימים בעיקר להובלת מים בלחץ, שפכים וביוב (נקרא גיברית עובי דופן דק יותר), גז,

תקשורת וחשמל וכימיקלים שונים.

צינורות פוליפרופילן – מתאים בעיקר להובלת מים בלחץ וכימיקלים שונים.

פקסגול – צינור פוליאתילן העובר תהליך כימי לחיזוק הצינור דבר אשר מקנה לצינורות אפשרות לעמוד מטמפרטורות גבוהות מתאים בעיקר להובלת מים בלחץ.

SP – צינורות ברזל מצופים פלסטיק מתאים בעיקר להובלת מים בלחץ בתוך הבניין.

​צינורות פוליאתילן:

חומר גלם HDPE (High-density polyethylene) פוליאתילן בעמידות גבוהה, עד לפני כמה שנים היו משתמשים בHDPE 80 אשר מתוכנן לאורך חיים של כ- 50 שנה, היום משתמשים ב HDPE-100 אשר מתוכנן לשימוש של כ – 100 שנה.

​תקנים לצנרת פוליאתילן:

ת”י 4427, ISO 4427, EN12201 – מערכות צנרת פלסטיק – צינורות תעשייתיים ואביזרים מפוליאתילן להספקת מים, לתיעול ולביוב בלחץ: כללי

ת”י 4476, EN1519, ISO8770 – צינורות ואבזרים מפוליאתילן: מערכות לסילוק שפכים קרים וחמים) בבניינים- דרישות)

קיימים תקנים נוספים לצינורות להולכת גז, צינורות השקיה בחקלאות ISO 8779, צינורות חשמל ותקשורת להנחה מתחת לפני הקרקע ISO 5329 , צינורות להובלת דלקים גזיים ISO 71555.

בישראל מכון התקנים (תאגיד התקנים הישראלי) אמצו את התקנים ISO 4427 ו ISO 4476, והיצרנים בישראל עובדים על פי תקנים אילו.

* ת״י = תקן ישראלי , iso= תקן ארופאי , EN = תקן אמריקאי

בין תו תקן ישראלי לתו תקן ארופאי אין הבדל בכלל מלבד שינויים קטנים בסימון הצינור לא משמעותיים.​

ת”י 4427: מערכות צנרת פלסטיק – צינורות ואבזרים מפוליאתילן להספקת מים, לתיעול ולביוב בלחץ

צינורות תעשייתיים המיוצרים בהתאם להנחיות והתקנים, בכך נקבעים עובי הדופן מינימלי ומקסימלי של כל צינור

הצינורות מחולקים ע”פ סדרות (SDR) אשר מחלקים את הצינורות לרמות לחץ שונות (דרגים).

הסדרות הינם : SDR 6, SDR7.4, SDR9, SDR11, SDR 13.6, SDR17, SDR21, SDR26, SDR33, SDR41

הסדרות מחולקות לפי דרגים (רמות לחץ PSI) הנקראות PN + מספר, המספר מתאר את כמות האטמוספרות.

דרגים : PN4, PN5, PN6, PN8, PN10, PN12.5, PN16, PN20, PN25

***סימון מודגש – הנפוצים ביותר***
